激光跟蹤儀的典型用途是用來測量大型工件、標定和校準機床。但是高能粒子物理實驗室是如何利用激光跟蹤儀來進行超過10英里長的粒子加速器的精密調整的呢？

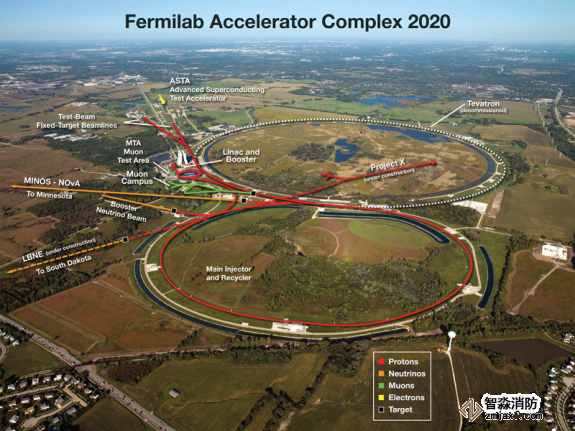

Fermi美國國家實驗室坐落在伊利諾伊州的巴達維亞，作為一個世界上最著名的高能粒子物理實驗室，F(xiàn)ermilab擁有一個占地6800英畝的實驗基地，操作運行著世界上眾多的先進粒子加速器，這里的粒子加速器總長度可達10英里。一年前這個實驗室開始了粒子對撞實驗，他們也是中微子研究的支持者與倡導者，在撞擊石墨目標之前需要把大量的質子加速到更高的能量，從而產生次級粒子再衰變到中微子和其它短時存在的副產品，為了完成這些實驗他們準備建立世界上最高強度的中微子實驗基地。

帶電的質子存在于真空管中，并被一個圓型軌道的強大磁場引導加速到更高的能量，按照他們的最終設計這個加速器中要產生1.2MV功率的質子束用120GeV的能量去撞擊石墨目標，產生最高強度的中微子束。這個磁體的安裝校準是優化運行中最至關重要的一步。Fermilab正是利用了API美國自動精密工程公司生產的Radian激光跟蹤儀完成整個安裝過程中的測量、定位和日常保養中的定位、尺寸測量與檢查，并利用激光跟蹤儀加快了安裝調整進程。

.

Fermi lab很愿意使用API的Radian激光跟蹤儀，是因?yàn)镽adian激光跟蹤儀中含有激光干涉技術，激光干涉儀是國際上長度計量的標準，可以溯源到美國國家標準與技術研究院（NIST），F(xiàn)ermilab同時需要NIST出據的質量鑒定，儀器的品質保證是絕對值得信賴的。Radian激光跟蹤儀除了用于加速器的安裝定位以外，還可以用于基礎設施的測量，通過在通道周圍布置參考點，從而形成大比例尺寸的控制網絡，在日常維護過程中也可以建立起一個全局調整與控制的概念，把整個布局連成一個整體。激光跟蹤儀最精準的測量范圍是0到30米，剛好與加速器輪廓線一致，使得激光跟蹤儀成為加速器測量任務中最佳的配合測量儀器。

Radian激光跟蹤儀還具有更緊湊的結構設計和更輕的重量。這對于現場的使用是很重要的。因?yàn)樵诤芏嗲闆r下，通道附近只有很長很陡峭的樓梯井，設備必須靠人手拿到工作地點，儀器必須輕便、小巧才能很好的完成這一任務。

為了提高測量效率，最近Fermilab又采購了API的無線智能測頭I-Probe和掃描頭I-ScanII。用I-Probe實現隱藏點的測量，用I-ScanII實現十字接頭部分的多數據短時間內的測量，這個附件允許使用者在通道內狹小的空間內進行測量，通常這些狹小的空間甚至是激光跟蹤儀都無法安裝的，只能利用體積更加小巧的智能測頭來完成。

現在Fermilab大部分的安裝、效準工作都是由激光跟蹤儀輔助完成的，I-Probe/I ScanII的采購，增強了他們的測量能力，并使得非接觸測量成為了可能。目前激光跟蹤儀已被世界各地的加速器安裝基地廣泛使用。
